Что такое БПЛА: виды, устройство и принцип работы
Еще несколько десятилетий назад автономные летательные аппараты воспринимались как технология будущего. Сегодня дроны снимают местность, проверяют состояние линий электропередачи, помогают искать людей и выполняют задачи в зоне боевых действий. За внешней простотой скрывается сложная система, объединяющая авиационную конструкцию, электронику, программное обеспечение, средства связи и навигации.
Разберемся, что такое БПЛА, какие беспилотники бывают, за счет чего они держатся в воздухе и почему подготовка оператора требует не только навыков управления, но и серьезных технических знаний.
Разберемся, что такое БПЛА, какие беспилотники бывают, за счет чего они держатся в воздухе и почему подготовка оператора требует не только навыков управления, но и серьезных технических знаний.
Что называют БПЛА
БПЛА расшифровывается как беспилотный летательный аппарат. Главное отличие такой техники от обычного самолета или вертолета заключается в отсутствии пилота на борту. Управление выполняется дистанционно либо частично или полностью передается автоматической системе.
В разговорной речи БПЛА часто называют дроном. Однако термин «дроны» имеет более широкое значение: так могут обозначаться не только воздушные, но и наземные, надводные или подводные автономные устройства. Беспилотники, способные совершать полет, точнее называть беспилотными летательными аппаратами.
Международная организация гражданской авиации определяет беспилотное воздушное судно как аппарат, предназначенный для полета без пилота на борту. При этом в систему входят не только сами беспилотники, но и наземная станция, каналы управления, средства передачи данных и другое необходимое оборудование.
В зависимости от модели и назначения дроны могут управляться оператором в реальном времени, следовать по заранее заданному маршруту или выполнять отдельные действия автоматически. Полностью автономные решения способны анализировать показания датчиков и принимать предусмотренные программой решения, однако человек по-прежнему отвечает за подготовку, запуск и контроль работы комплекса.
В разговорной речи БПЛА часто называют дроном. Однако термин «дроны» имеет более широкое значение: так могут обозначаться не только воздушные, но и наземные, надводные или подводные автономные устройства. Беспилотники, способные совершать полет, точнее называть беспилотными летательными аппаратами.
Международная организация гражданской авиации определяет беспилотное воздушное судно как аппарат, предназначенный для полета без пилота на борту. При этом в систему входят не только сами беспилотники, но и наземная станция, каналы управления, средства передачи данных и другое необходимое оборудование.
В зависимости от модели и назначения дроны могут управляться оператором в реальном времени, следовать по заранее заданному маршруту или выполнять отдельные действия автоматически. Полностью автономные решения способны анализировать показания датчиков и принимать предусмотренные программой решения, однако человек по-прежнему отвечает за подготовку, запуск и контроль работы комплекса.
Как появились беспилотные летательные аппараты
История создания беспилотных систем началась задолго до появления современных квадрокоптеров. В 1898 году Никола Тесла показал радиоуправляемую модель судна. Этот проект не являлся летательным аппаратом, но продемонстрировал возможности дистанционного управления техникой.
В 1913 году Элмер Сперри разработал гироскопический стабилизатор, а в 1914 году его сын Лоуренс показал работу системы автоматической стабилизации самолета. В 1917 году в Великобритании состоялся запуск радиоуправляемого аппарата Aerial Target. В 1918 году в США испытывали Kettering Bug, в конструкции которого использовались гироскоп, барометр и механическая система управления.
В 1923 году французский самолет Voisin впервые выполнил дистанционно управляемый полет от взлета до посадки. В 1935 году началась разработка радиоуправляемых воздушных мишеней, а в 1939 году появился один из первых серийных аппаратов этого типа. В 1946 году беспилотные самолеты использовали для сбора данных во время ядерных испытаний, чтобы не подвергать экипаж воздействию радиации.
Во второй половине XX века беспилотники активно развивались как разведывательные и экспериментальные платформы. В XXI веке развитие электроники, спутниковой навигации, аккумуляторов и компьютерного зрения сделало дроны доступными для промышленности, сельского хозяйства, спасательных служб и частных пользователей. Подробно история технологии описана в материале
В 1913 году Элмер Сперри разработал гироскопический стабилизатор, а в 1914 году его сын Лоуренс показал работу системы автоматической стабилизации самолета. В 1917 году в Великобритании состоялся запуск радиоуправляемого аппарата Aerial Target. В 1918 году в США испытывали Kettering Bug, в конструкции которого использовались гироскоп, барометр и механическая система управления.
В 1923 году французский самолет Voisin впервые выполнил дистанционно управляемый полет от взлета до посадки. В 1935 году началась разработка радиоуправляемых воздушных мишеней, а в 1939 году появился один из первых серийных аппаратов этого типа. В 1946 году беспилотные самолеты использовали для сбора данных во время ядерных испытаний, чтобы не подвергать экипаж воздействию радиации.
Во второй половине XX века беспилотники активно развивались как разведывательные и экспериментальные платформы. В XXI веке развитие электроники, спутниковой навигации, аккумуляторов и компьютерного зрения сделало дроны доступными для промышленности, сельского хозяйства, спасательных служб и частных пользователей. Подробно история технологии описана в материале
Как устроен БПЛА
Конструкция зависит от типа, массы, дальности полета и поставленных задач. Небольшие мультироторные беспилотники и тяжелые аппараты самолетного типа заметно отличаются, но имеют несколько общих элементов.
Корпус и силовая установка
Корпус служит основой для размещения оборудования и защищает внутренние компоненты. Для его производства используют пластик, алюминиевые сплавы, углепластик и другие легкие материалы. Чем меньше масса конструкции, тем больше энергии можно направить на полет или перенос полезной нагрузки.
Мультироторные дроны обычно оснащаются электрическими бесколлекторными двигателями и несколькими винтами. Подъемная сила создается за счет вращения пропеллеров. Изменяя скорость отдельных двигателей, система наклоняет аппарат, набирает высоту, снижается или поворачивает.
Самолетные БПЛА имеют неподвижное крыло. Воздушный поток создает на нем подъемную силу, а двигатель обеспечивает движение вперед. Такие беспилотники обычно энергоэффективнее мультикоптеров и способны дольше оставаться в воздухе.
На тяжелых моделях могут использоваться двигатели внутреннего сгорания или гибридные силовые установки. Они позволяют увеличить дальность и продолжительность работы, но делают устройство сложнее, тяжелее и дороже.
Мультироторные дроны обычно оснащаются электрическими бесколлекторными двигателями и несколькими винтами. Подъемная сила создается за счет вращения пропеллеров. Изменяя скорость отдельных двигателей, система наклоняет аппарат, набирает высоту, снижается или поворачивает.
Самолетные БПЛА имеют неподвижное крыло. Воздушный поток создает на нем подъемную силу, а двигатель обеспечивает движение вперед. Такие беспилотники обычно энергоэффективнее мультикоптеров и способны дольше оставаться в воздухе.
На тяжелых моделях могут использоваться двигатели внутреннего сгорания или гибридные силовые установки. Они позволяют увеличить дальность и продолжительность работы, но делают устройство сложнее, тяжелее и дороже.
Полетный контроллер
Полетный контроллер часто называют «мозгом» аппарата. Это электронный блок, который получает сигналы от оператора и датчиков, обрабатывает их и регулирует работу двигателей.
В состав системы обычно входят гироскоп и акселерометр. Гироскоп определяет изменение углового положения, а акселерометр измеряет ускорение. Барометр помогает контролировать высоту, магнитометр определяет направление, а спутниковый приемник позволяет установить координаты.
Контроллер постоянно сравнивает фактическое положение БПЛА с заданным. Если порыв ветра отклоняет аппарат, автоматика изменяет тягу двигателей и возвращает его в устойчивое положение. Эта корректировка производится многократно в течение каждой секунды.
В состав системы обычно входят гироскоп и акселерометр. Гироскоп определяет изменение углового положения, а акселерометр измеряет ускорение. Барометр помогает контролировать высоту, магнитометр определяет направление, а спутниковый приемник позволяет установить координаты.
Контроллер постоянно сравнивает фактическое положение БПЛА с заданным. Если порыв ветра отклоняет аппарат, автоматика изменяет тягу двигателей и возвращает его в устойчивое положение. Эта корректировка производится многократно в течение каждой секунды.
Навигация и связь
Для определения положения дроны используют спутниковые навигационные системы. Приемник обрабатывает сигналы нескольких спутников и рассчитывает координаты. Принцип спутниковой навигации подробно описан на
Канал связи нужен для передачи команд на борт и получения телеметрии. Оператор видит скорость, высоту, направление движения, уровень заряда аккумулятора и состояние оборудования. Если установлена камера, по отдельному каналу может передаваться видео.
Дальность связи зависит от мощности передатчиков, используемых частот, антенн, рельефа местности и наличия помех. При потере сигнала современные беспилотники могут выполнить заранее установленное действие: зависнуть, вернуться к точке запуска, продолжить маршрут или совершить посадку. Конкретный сценарий задается до полета.
Канал связи нужен для передачи команд на борт и получения телеметрии. Оператор видит скорость, высоту, направление движения, уровень заряда аккумулятора и состояние оборудования. Если установлена камера, по отдельному каналу может передаваться видео.
Дальность связи зависит от мощности передатчиков, используемых частот, антенн, рельефа местности и наличия помех. При потере сигнала современные беспилотники могут выполнить заранее установленное действие: зависнуть, вернуться к точке запуска, продолжить маршрут или совершить посадку. Конкретный сценарий задается до полета.
Камеры, датчики и полезная нагрузка
Назначение определяет, какое оборудование устанавливается на борту. Беспилотные платформы могут нести обычные и тепловизионные камеры, лазерные сканеры, метеорологические датчики, средства связи или оборудование для доставки грузов.
Видеосъемка позволяет осматривать объекты с воздуха, а фотокамеры используются для аэрофотосъемки и картографирования. Тепловизор помогает обнаружить источник тепла, человека в лесу или перегревающийся элемент инфраструктуры. Для точечного анализа сельскохозяйственных полей применяются мультиспектральные камеры.
Полезная нагрузка влияет на продолжительность полета. Чем больше масса оборудования, тем выше расход энергии и тем меньше дальность. Поэтому перед запуском необходимо учитывать характеристики аппарата, погодные условия и фактическую массу установленного оборудования.
Видеосъемка позволяет осматривать объекты с воздуха, а фотокамеры используются для аэрофотосъемки и картографирования. Тепловизор помогает обнаружить источник тепла, человека в лесу или перегревающийся элемент инфраструктуры. Для точечного анализа сельскохозяйственных полей применяются мультиспектральные камеры.
Полезная нагрузка влияет на продолжительность полета. Чем больше масса оборудования, тем выше расход энергии и тем меньше дальность. Поэтому перед запуском необходимо учитывать характеристики аппарата, погодные условия и фактическую массу установленного оборудования.
Как работает БПЛА
Перед полетом оператор проверяет конструкцию, аккумуляторы, винты, настройки контроллера, навигацию и канал связи. Затем задается маршрут или выбирается ручной режим управления.
После запуска полетный контроллер получает команды с пульта и одновременно обрабатывает данные датчиков. Если оператор дает команду подняться, контроллер увеличивает тягу. Для движения вперед система меняет соотношение скорости винтов или положение управляющих поверхностей.
Мультироторные дроны способны взлетать вертикально и зависать на месте. Для горизонтального движения корпус немного наклоняется, а часть подъемной силы направляется вперед. Поворот выполняется за счет изменения скорости вращения винтов, работающих в разных направлениях.
Беспилотники самолетного типа разгоняются по взлетной полосе, запускаются с катапульты или поднимаются в воздух другим способом. После набора скорости крыло создает необходимую подъемную силу. Управление осуществляется с помощью рулей или других аэродинамических элементов.
Во время автоматического полета БПЛА следует по заданному маршруту. Контроллер сопоставляет текущие координаты с маршрутными точками и вносит изменения в направление движения. Оператор наблюдает за телеметрией и при необходимости принимает управление.
После запуска полетный контроллер получает команды с пульта и одновременно обрабатывает данные датчиков. Если оператор дает команду подняться, контроллер увеличивает тягу. Для движения вперед система меняет соотношение скорости винтов или положение управляющих поверхностей.
Мультироторные дроны способны взлетать вертикально и зависать на месте. Для горизонтального движения корпус немного наклоняется, а часть подъемной силы направляется вперед. Поворот выполняется за счет изменения скорости вращения винтов, работающих в разных направлениях.
Беспилотники самолетного типа разгоняются по взлетной полосе, запускаются с катапульты или поднимаются в воздух другим способом. После набора скорости крыло создает необходимую подъемную силу. Управление осуществляется с помощью рулей или других аэродинамических элементов.
Во время автоматического полета БПЛА следует по заданному маршруту. Контроллер сопоставляет текущие координаты с маршрутными точками и вносит изменения в направление движения. Оператор наблюдает за телеметрией и при необходимости принимает управление.
Основные виды БПЛА
Единой классификации для всех моделей не существует. Беспилотные летательные аппараты разделяют по конструкции, массе, дальности, продолжительности полета, способу управления и назначению.

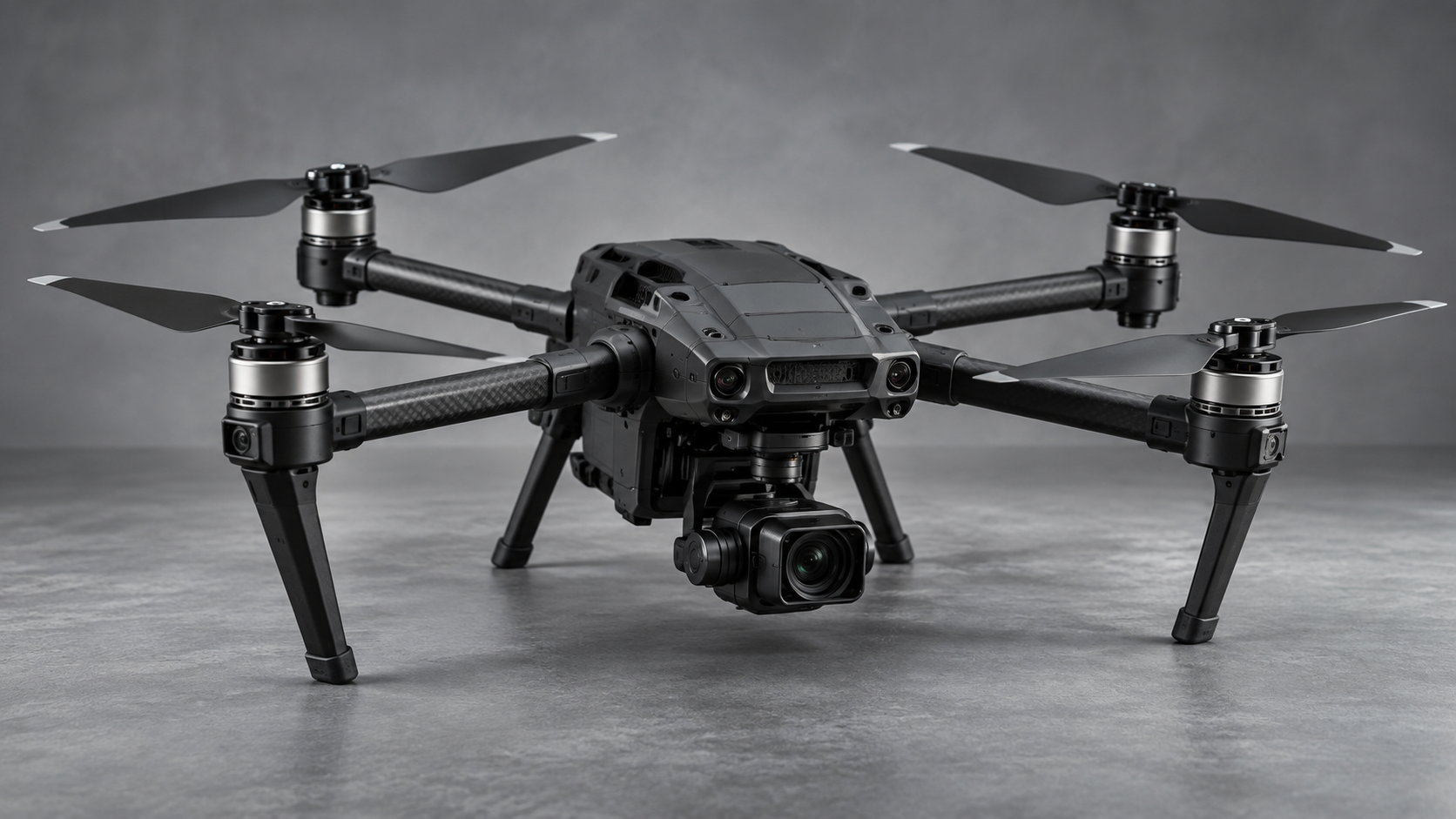

Мультироторные аппараты
Мультикоптеры имеют несколько двигателей и несущих винтов. Самый распространенный вариант — квадрокоптер с четырьмя винтами. Также существуют гексакоптеры и октокоптеры с шестью и восемью двигателями.
Такие дроны отличаются маневренностью, могут вертикально взлетать, зависать и работать в ограниченном пространстве. Их используют для съемки, наблюдения, обследования зданий и выполнения задач, требующих точного положения в воздухе.
Главный недостаток мультироторной схемы — сравнительно высокая потребность в энергии. Все двигатели постоянно участвуют в создании подъемной силы, поэтому время работы от аккумулятора ограничено.
Такие дроны отличаются маневренностью, могут вертикально взлетать, зависать и работать в ограниченном пространстве. Их используют для съемки, наблюдения, обследования зданий и выполнения задач, требующих точного положения в воздухе.
Главный недостаток мультироторной схемы — сравнительно высокая потребность в энергии. Все двигатели постоянно участвуют в создании подъемной силы, поэтому время работы от аккумулятора ограничено.

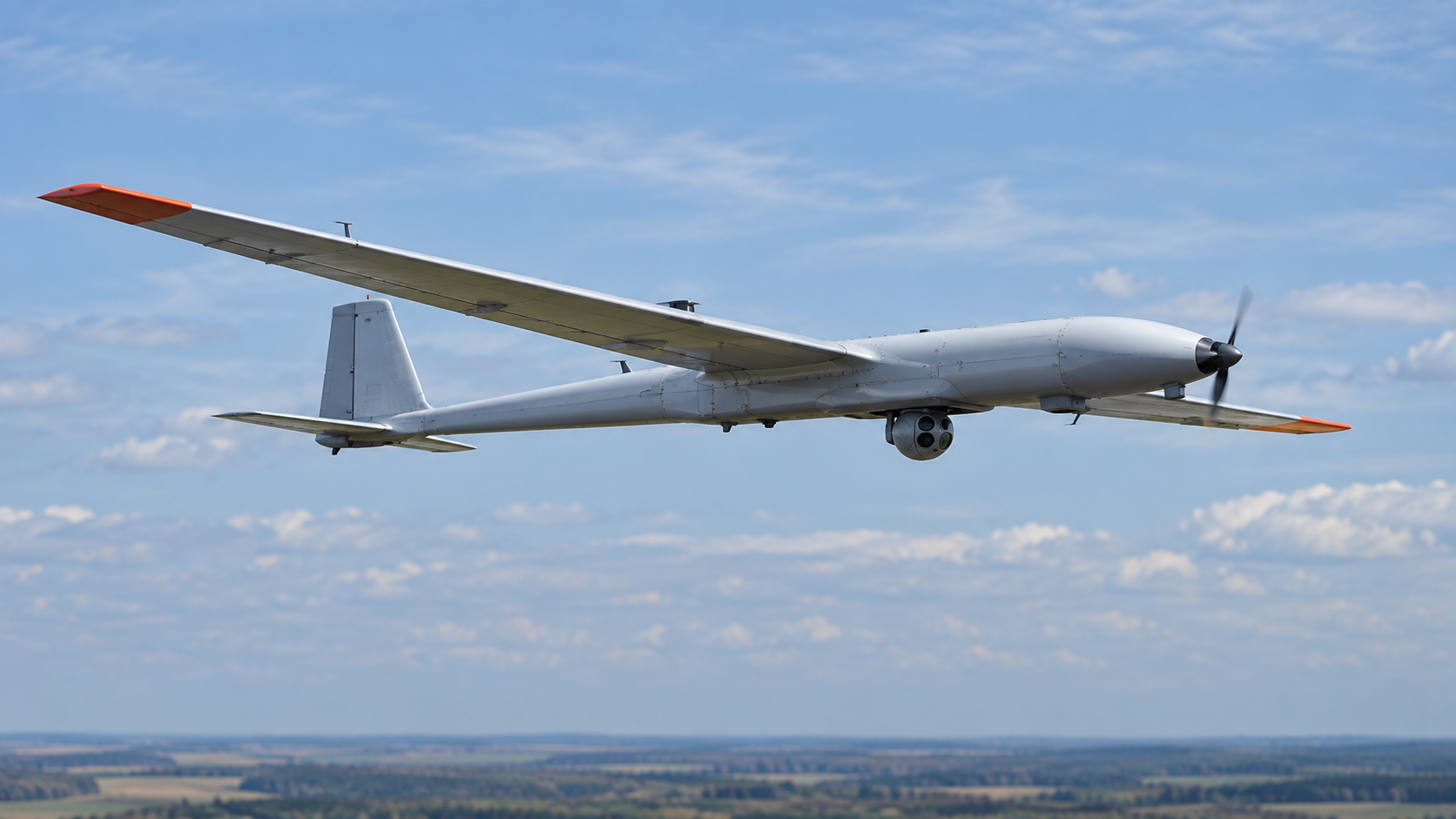

БПЛА самолетного типа
Самолетные беспилотники имеют неподвижное крыло и постоянно движутся вперед. Они расходуют энергию эффективнее, способны преодолевать большие расстояния и находиться в воздухе несколько часов.
Такие аппараты подходят для мониторинга крупных территорий, построения карт, разведки и осмотра протяженных объектов, например трубопроводов или линий электропередачи. Однако им требуется пространство для запуска и посадки, а зависать над одной точкой они не могут.
Такие аппараты подходят для мониторинга крупных территорий, построения карт, разведки и осмотра протяженных объектов, например трубопроводов или линий электропередачи. Однако им требуется пространство для запуска и посадки, а зависать над одной точкой они не могут.

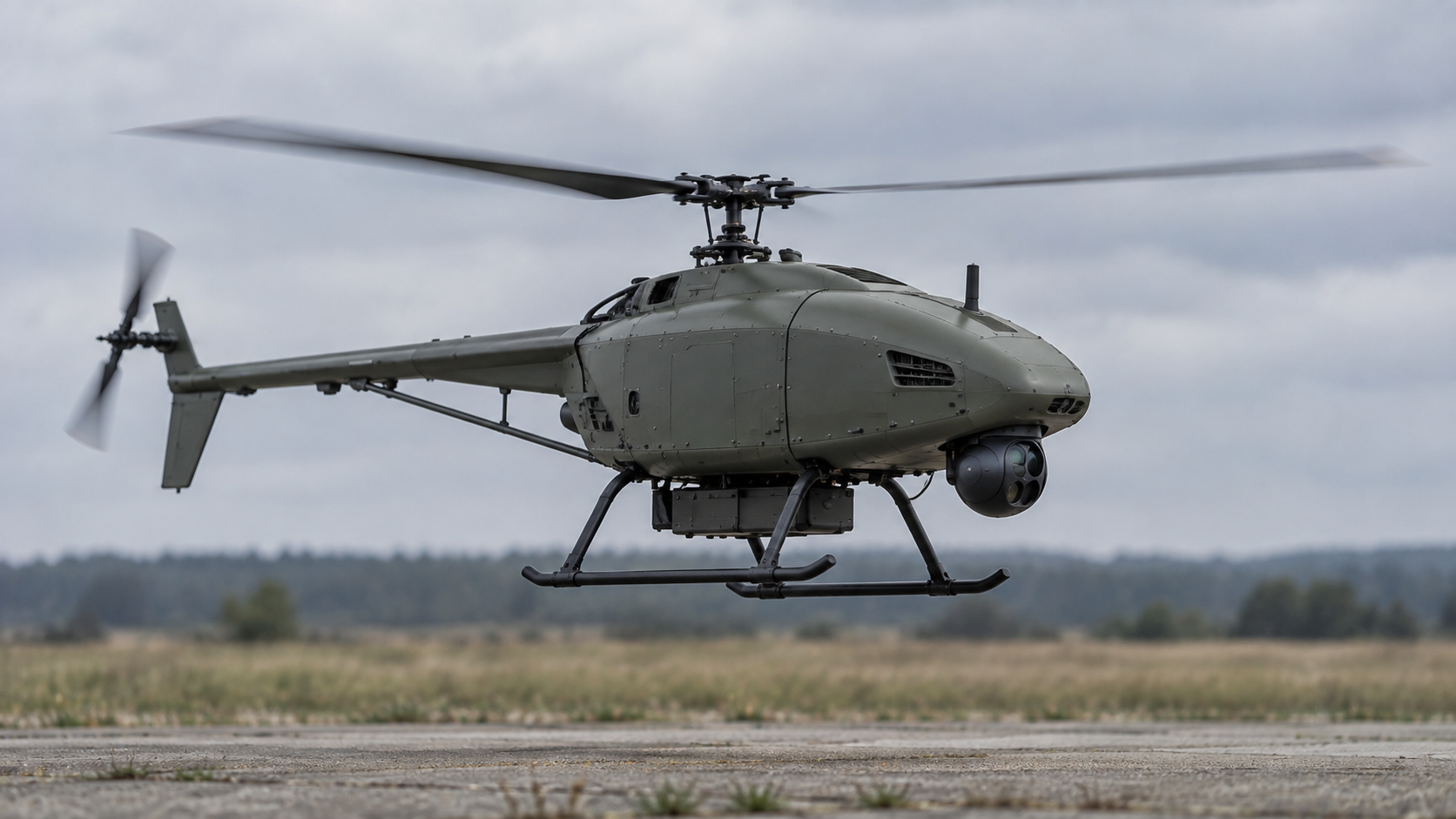

Беспилотники вертолетного типа
Однороторные модели по конструкции похожи на вертолеты.
Основную подъемную силу создает большой несущий винт, а хвостовой винт компенсирует вращающий момент.
Вертолетные беспилотники обладают хорошей грузоподъемностью и могут долго находиться над выбранным объектом. При этом устройство главного ротора сложнее, чем конструкция обычного квадрокоптера, а эксплуатация требует более серьезной подготовки.
Основную подъемную силу создает большой несущий винт, а хвостовой винт компенсирует вращающий момент.
Вертолетные беспилотники обладают хорошей грузоподъемностью и могут долго находиться над выбранным объектом. При этом устройство главного ротора сложнее, чем конструкция обычного квадрокоптера, а эксплуатация требует более серьезной подготовки.

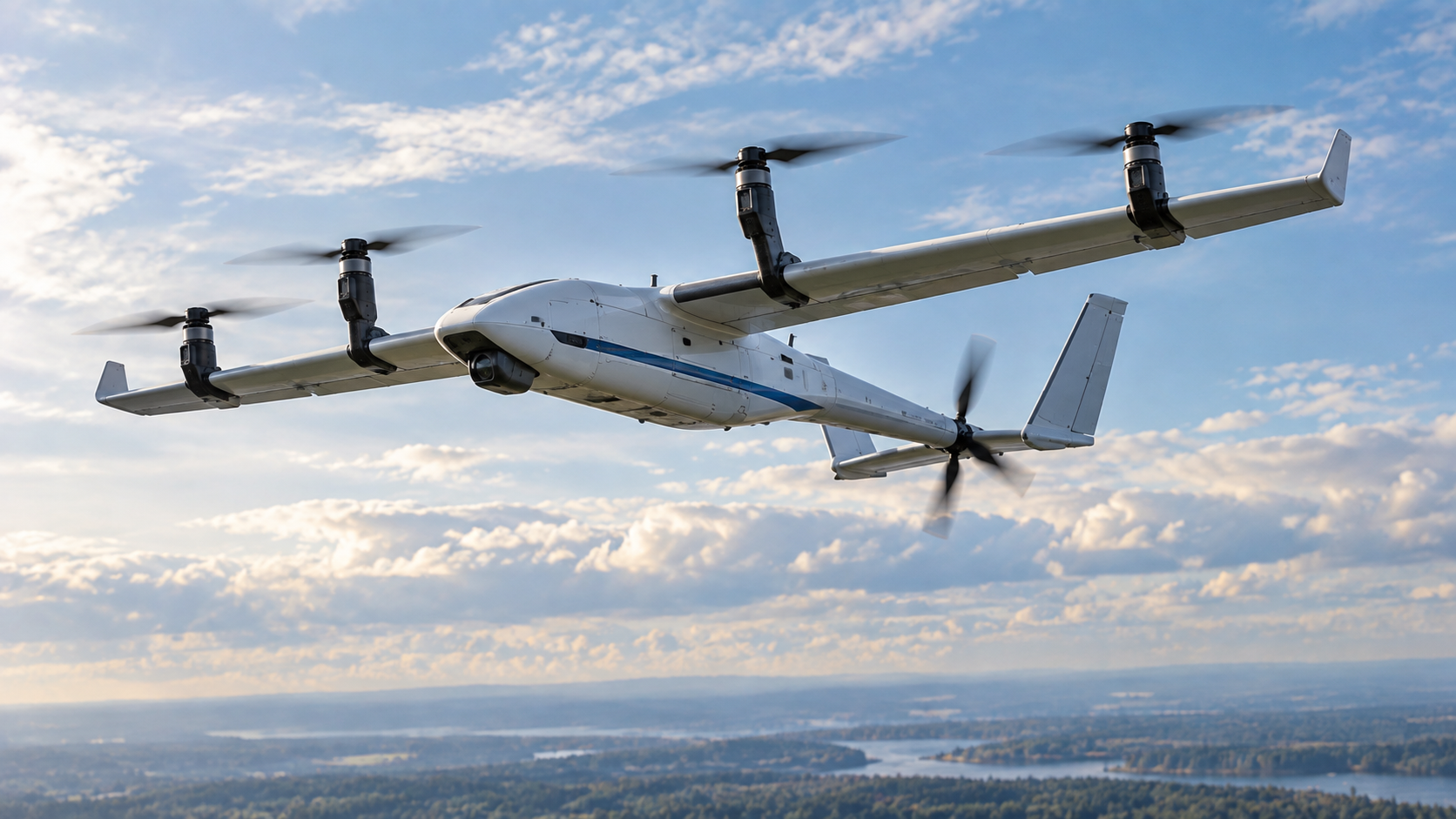

Гибридные аппараты и конвертопланы
Гибридные БПЛА сочетают вертикальный взлет с эффективностью самолетного крыла. Аппарат поднимается как мультикоптер, затем переходит в горизонтальный полет и использует крыло для создания подъемной силы.
Конвертопланы подходят для работы в местах, где нет взлетной полосы, но требуется значительная дальность. Их конструкция и программное обеспечение сложнее, поскольку системе необходимо контролировать переход между разными режимами полета.
Конвертопланы подходят для работы в местах, где нет взлетной полосы, но требуется значительная дальность. Их конструкция и программное обеспечение сложнее, поскольку системе необходимо контролировать переход между разными режимами полета.
Где применяются беспилотники
Беспилотные технологии используются в десятках направлений. ICAO среди перспективных областей называет доставку грузов и жизненно важных материалов, мониторинг животных, помощь при происшествиях и проверку инфраструктуры.
Промышленность и строительство
Дроны снимают строительные площадки, помогают оценить ход работ и создать трехмерную модель застройки. Беспилотники осматривают мосты, башни, кровли, энергетические сети и другие труднодоступные объекты.
Такой мониторинг сокращает время обследования и позволяет собирать информацию без длительной остановки оборудования. Однако окончательную оценку состояния конструкций должны проводить специалисты на основе полученных материалов.
Такой мониторинг сокращает время обследования и позволяет собирать информацию без длительной остановки оборудования. Однако окончательную оценку состояния конструкций должны проводить специалисты на основе полученных материалов.
Сельское хозяйство
В сельском хозяйстве БПЛА применяют для съемки полей, контроля состояния растений, выявления участков с недостатком воды и оценки качества посевов. На основе фотографий создаются карты, помогающие точнее распределять ресурсы.
Специализированные беспилотники могут использоваться для точечного внесения удобрений и обработки растений. Это снижает затраты материалов и позволяет эффективнее работать на больших территориях.
Специализированные беспилотники могут использоваться для точечного внесения удобрений и обработки растений. Это снижает затраты материалов и позволяет эффективнее работать на больших территориях.
Поисково-спасательные работы
Дроны помогают обследовать леса, завалы и территории, недоступные для наземной техники. Камера передает изображение оператору в реальном времени, а тепловизор повышает вероятность обнаружения человека в темноте или при ограниченной видимости.
Беспилотные аппараты также применяются для оценки последствий пожаров, наводнений и других происшествий. Они позволяют спасательным подразделениям быстрее получить общую картину и определить безопасные направления работы.
Беспилотные аппараты также применяются для оценки последствий пожаров, наводнений и других происшествий. Они позволяют спасательным подразделениям быстрее получить общую картину и определить безопасные направления работы.
Военное применение
В военной области беспилотники выполняют разведывательные, наблюдательные, связные и другие задачи. Они помогают собирать данные, контролировать местность и снижать необходимость присутствия человека в наиболее опасных точках.
Современные дроны стали важным элементом разведывательно-информационных систем. Эффективность применения зависит не только от характеристик аппарата, но и от подготовки оператора, качества связи, правильной настройки оборудования и слаженной работы подразделения.
Современные дроны стали важным элементом разведывательно-информационных систем. Эффективность применения зависит не только от характеристик аппарата, но и от подготовки оператора, качества связи, правильной настройки оборудования и слаженной работы подразделения.
Чем БПЛА отличается от обычного радиоуправляемого самолета
Радиоуправляемая модель обычно выполняет команды человека напрямую. Она может не иметь спутниковой навигации, автоматической стабилизации, системы возврата и возможности двигаться по заданному маршруту.
Современный БПЛА представляет собой комплекс. В него входят летательный аппарат, наземная станция, канал связи, программное обеспечение, навигационные средства и оборудование для выполнения конкретной задачи.
При этом не каждый беспилотник является полностью автономным. Многие дроны постоянно находятся под контролем оператора, а автоматика лишь поддерживает устойчивость, высоту и направление полета.
Современный БПЛА представляет собой комплекс. В него входят летательный аппарат, наземная станция, канал связи, программное обеспечение, навигационные средства и оборудование для выполнения конкретной задачи.
При этом не каждый беспилотник является полностью автономным. Многие дроны постоянно находятся под контролем оператора, а автоматика лишь поддерживает устойчивость, высоту и направление полета.
Какую роль выполняет оператор БПЛА
Оператор не просто двигает стики на пульте. Он готовит оборудование, оценивает условия запуска, настраивает маршрут, следит за телеметрией и принимает решения при изменении обстановки.
Для работы необходимы знания устройства беспилотных систем, основ аэродинамики, навигации и связи. Важно уметь читать карту, ориентироваться на местности, работать с камерой, выявлять технические неисправности и контролировать состояние аккумуляторов.
Отдельная часть подготовки — практика. Будущий специалист должен понимать поведение разных моделей в воздухе, уверенно выполнять взлет и посадку, работать в ручном и автоматическом режимах. Именно поэтому обучение операторов БПЛА включает теорию, настройку техники и реальные учебные полеты.
Для работы необходимы знания устройства беспилотных систем, основ аэродинамики, навигации и связи. Важно уметь читать карту, ориентироваться на местности, работать с камерой, выявлять технические неисправности и контролировать состояние аккумуляторов.
Отдельная часть подготовки — практика. Будущий специалист должен понимать поведение разных моделей в воздухе, уверенно выполнять взлет и посадку, работать в ручном и автоматическом режимах. Именно поэтому обучение операторов БПЛА включает теорию, настройку техники и реальные учебные полеты.
Перспективы развития беспилотной авиации
Беспилотные системы продолжают развиваться благодаря более емким аккумуляторам, новым материалам, машинному обучению и компьютерному зрению. Аппараты получают возможности распознавать объекты, строить карты и обрабатывать собранные данные непосредственно на борту.
В ближайшие годы дроны будут активнее использоваться для мониторинга инфраструктуры, доставки грузов, сельскохозяйственных работ и обеспечения безопасности. Вместе с возможностями растут требования к надежности связи, защите данных и профессиональной подготовке операторов.
Даже самый современный БПЛА остается техническим инструментом. Результат его применения определяют не только двигатели, камеры и программное обеспечение, но и человек, который понимает устройство комплекса, грамотно готовит его к запуску и способен принимать решения во время полета.
В ближайшие годы дроны будут активнее использоваться для мониторинга инфраструктуры, доставки грузов, сельскохозяйственных работ и обеспечения безопасности. Вместе с возможностями растут требования к надежности связи, защите данных и профессиональной подготовке операторов.
Даже самый современный БПЛА остается техническим инструментом. Результат его применения определяют не только двигатели, камеры и программное обеспечение, но и человек, который понимает устройство комплекса, грамотно готовит его к запуску и способен принимать решения во время полета.
